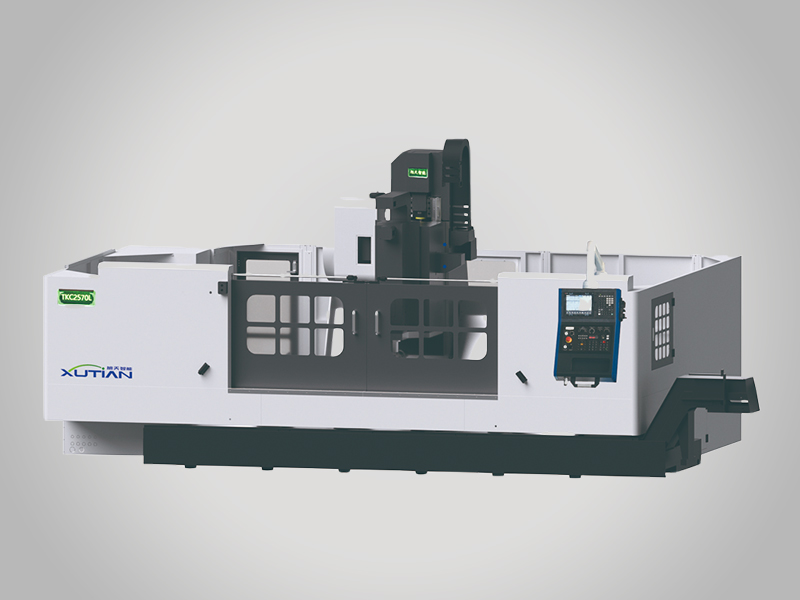

TKC-L 系列

TKC-L系列型材加工中心技術參數

TKC-L系列主要技術參數

項目		單位	型號
項目		單位	TKC2070L	TKC2570L	TKC3070L	TKC3570L	TKC4070L
工作臺	工作臺尺寸（長 × 寬）	mm	2100×700	2600×700	4000×750	4500×550	5000×550
	工作臺最大載重	kg/m2	1000	1000	3000	3000	3000
	T型槽（槽數-槽寬 × 節距）	mm	5-18×135	5-18×135	5-18×100	5-18×100	5-18×100
坐標範圍	工作臺左右行程（X軸）	mm	2000	2500	3000	3500	4000
	立柱前後行程（Y軸）	mm	750	750	550	550	550
	主軸箱上下行程（Z軸）	mm	700	700	600	600	600
	主軸端面至工作臺面距離	mm	50~750	50~750	200~800	200~800	200~800
主軸	主軸形式	/	直聯傳動	直聯傳動	直聯傳動	直聯傳動	直聯傳動
	主軸最高轉速	rpm	12000	12000	12000	12000	12000
	主軸孔錐度	/	BT40	BT40	BT40	BT40	BT40
	主軸外徑	mm	Φ150	Φ150	Φ150	Φ150	Φ150
進給速率	快速移動速度(X/Y/Z)	m/min	20/36/36	20/36/36	32/32/32	32/32/32	32/32/32
進給速率	切削進給速度	m/min	1~10	1~10	1~10	1~10	1~10
電機	主軸電機功率	kW	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11
	進給電機扭矩（X/Y/Z）	N.m	20/20/20B	20/20/20B	27/27/27B	27/27/27B	27/27/27B
	冷卻泵電機	kW	0.55	0.55	0.55	0.55	0.55
精度	定位精度	mm	0.012/300	0.012/300	0.050/0.012/0.012	0.050/0.012/0.012	0.050/0.012/0.012
精度	重複定位精度	mm	0.008	0.008	0.050/0.008/0.008	0.050/0.008/0.008	0.050/0.008/0.008
系統	CNC系統	/	FANUC	FANUC	FANUC	FANUC	FANUC
系統	供電電源	KVA	≥ 30	≥ 30	≥ 30	≥ 35	≥ 40
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫	刀庫形式	/	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手
	刀庫容量	pcs	24	24	24	24	24
	平均換刀時間（刀-刀）	sec	2.5	2.5	2.5	2.5	2.5
機床尺寸	佔地面積（長 × 寬 × 高）	mm	4900×3100×3100	5900×3100×3100	6900×3100×3100	7900×3100×3100	8900×3100×3100
機床尺寸	機床重量(約)	kg	7000	8500	10500	11500	13500

技術參數如有變動，恕不另行通知。
