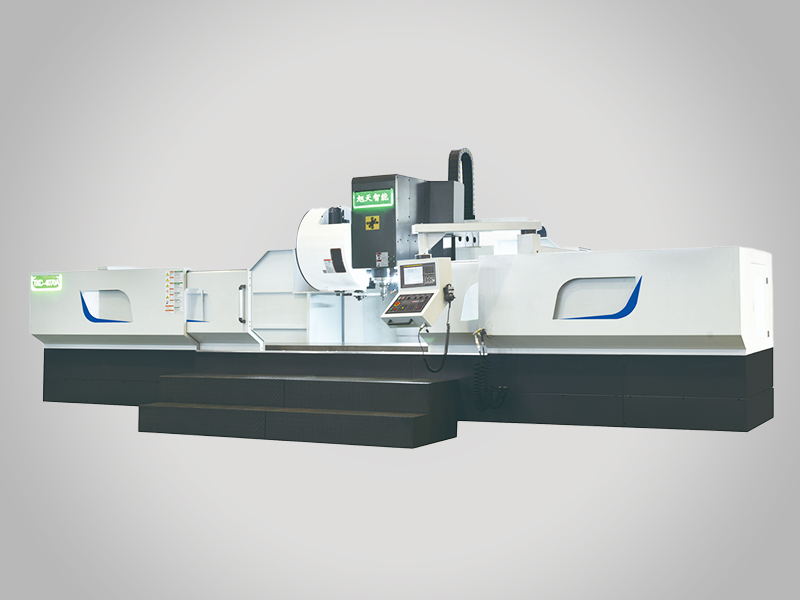

TKC-A 系列

TKC-A系列主要技術參數

TKC-A 系列選擇配置

BT40/BT50 齒輪頭

BT50 皮帶頭

主軸中心出水

數控轉臺

Z 軸加高 200mm

FANUC 系統 / 或其它系統

TKC-A 系列主要技術參數

項目		單位	型號
項目		單位	TKC5070A	TKC6070A	TKC8070A	TKC10070A
工作臺	工作臺尺寸（長 × 寬）	mm	5000×700	6000×700	8000×700	10000×700
	工作臺最大載重	kg	5000	6000	8000	10000
	T型槽（槽數 - 槽寬 × 節距）	mm	5-22×120	5-22×120	5-22×120	5-22×120
坐標範圍	立柱左右行程（X軸）	mm	5000	6000	8000	10000
	立柱前後行程（Y軸）	mm	700	700	700	700
	主軸箱上下行程（Z軸）	mm	600	600	600	600
	主軸端面至工作臺面距離	mm	200~800	200~800	200~800	200~800
主軸	主軸形式	/	皮帶傳動	皮帶傳動	皮帶傳動	皮帶傳動
	主軸最高轉速	rpm	6000	6000	6000	6000
	主軸孔錐度	/	BT50	BT50	BT50	BT50
	主軸外徑	mm	Φ190	Φ190	Φ190	Φ190
進給速率	快速移動速度(X/Y/Z)	m/min	40/20/15	40/20/15	40/20/15	40/20/15
進給速率	切削進給速度	m/min	1~10	1~10	1~10	1~10
電機	主軸電機功率	kW	15/18.5	15/18.5	15/18.5	15/18.5
	進給電機扭矩（X/Y/Z）	N.m	35/28/28B	35/28/28B	35/28/28B	35/28/28B
	冷卻泵電機	kW	0.55	0.55	0.55	0.55
精度	定位精度	mm	0.015/300	0.015/300	0.026/1000	0.026/1000
精度	重複定位精度	mm	0.01	0.01	0.015	0.015
系統	CNC系統	/	SYNTEC	SYNTEC	SYNTEC	SYNTEC
電源	供電電源	KVA	≥ 35	≥ 40	≥ 45	≥ 50
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫	刀庫形式	/	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手
	刀庫容量	pcs	24	24	24	24
	平均換刀時間（刀-刀）	sec	2.5	2.5	2.5	2.5
機床尺寸	佔地面積（長 × 寬 × 高）	mm	8700×3400×3100	9700×3400×3100	10700×3400×3100	13700×3400×3100
機床尺寸	機床重量(約)	kg	18500	20500	24500	28500

技術參數如有變動，恕不另行通知。
