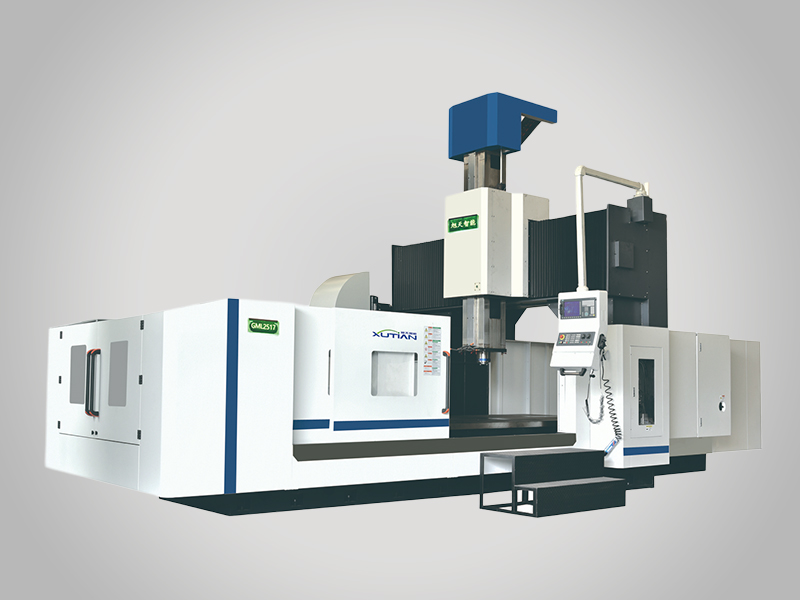

GML 系列

GML系列主要技術參數

GML 系列選擇配置

角度頭

主軸中心出水及高壓水泵

雙速齒輪箱

油冷機

臺灣數控系統

GML 系列主要技術參數

項目		單位	型號
項目		單位	GML2023	GML3023	GML4023	GML5023	GML6023	GML8023	GML3027	GML4027	GML5027
工作臺	工作臺尺寸（長 × 寬）	mm	2000×2000	3000×2000	4000×2000	5000×2000	6000×2000	8000×2000	3000×2500	4000×2500	5000×2500
	工作臺最大載荷	kg	8000	12000	16000	20000	25000	30000	15000	19000	23000
	T型槽（槽數-槽寬 × 節距）	mm	9-22×200	9-22×200	9-22×200	9-22×200	9-22×200	9-22×200	9-28×250	9-28×250	9-28×250
	工作臺前後行程（X軸）	mm	2200	3200	4200	5200	6200	8200	3200	4200	5200
坐標範圍	橫樑左右行程（Y軸）	mm	2600	2600	2600	2600	2600	2600	3000	3000	3000
	主軸箱上下行程（Z軸）	mm	1000	1000	1000	1000	1000	1000	1000	1000	1000
	龍門寬度	mm	2300	2300	2300	2300	2300	2300	2700	2700	2700
	最大工件尺寸高度	mm	1250	1250	1250	1250	1250	1250	1250	1250	1250
	主軸端面至工作臺面距離	mm	250~1250	250~1250	250~1250	250~1250	250~1250	250~1250	250~1250	250~1250	250~1250
	主軸形式	/	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式
主軸	主軸最高轉速	rpm	6000	6000	6000	6000	6000	6000	6000	6000	6000
	主軸孔錐度	/	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200	BT50/Φ200
	快速移動速度(X/Y/Z)	m/min	8/10/12	8/10/12	8/10/12	8/10/12	6/10/12	6/10/12	8/10/12	8/10/12	8/10/12
進給速率	切削進給速度	m/min	1~8000	1~8000	1~8000	1~8000	1~6000	1~6000	1~8000	1~8000	1~8000
電機	主軸電機功率	kW	18.5/22	18.5/22	18.5/22	18.5/22	18.5/22	18.5/22	18.5/22	18.5/22	18.5/22
	伺服電機扭矩（X/Y/Z）	N.m	35/27/27	35/27/27	40/27/27	40/27/27	40/27/27	40/27/27	40/27/27	40/27/27	40/27/27
	冷泵電機	kW	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75
精度	定位精度	mm	0.025/0.020/0.015	0.030/0.020/0.015	0.030/0.020/0.015	0.040/0.030/0.02	0.050/0.030/0.02	0.060/0.030/0.02	0.040/0.030/0.02	0.040/0.030/0.02	0.040/0.030/0.02
精度	重複定位精度	mm	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.026/0.018/0.012	0.026/0.018/0.012	0.032/0.018/0.012	0.026/0.018/0.012	0.026/0.018/0.012	0.026/0.018/0.012
進給驅動	直線導軌（X/Y/Z）	mm	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌	45/3; 45/3; 滑軌
進給驅動	絲桿（X/Y/Z）	mm	6310/6310/5010	6316/6310/5010	8020/6310/5010	8016/6310/5010	10020/6310/5010	10040/6310/5010	6316/6316/5010	8020/6316/5010	8016/6316/5010
系統	CNC系統	/	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC
電源	供電電源	KVA	55	55	55	55	55	55	55	55	55
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫選配	刀庫形式	/	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手
	刀庫容量	pcs	24	24	24	24	24	24	24	24	24
	最大刀重	kg	15	15	15	15	15	15	15	15	15
	最大刀徑（滿刀）	mm	110	110	110	110	110	110	110	110	110
	最大刀徑（鄰空刀）	mm	200	200	200	200	200	200	200	200	200
	最大刀長	mm	350	350	350	350	350	350	350	350	350
	換刀時間	S	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8
機床尺寸	佔地面積（長 × 寬 × 高）	mm	6040×4700×4100	8200×4700×4100	10150×4700×4100	12150×4700×4100	13970×4700×4100	19600×4700×4100	8200×5500×4100	10150×5500×4100	12150×5500×4100
機床尺寸	機床重量(約)	kg	23500	27500	31500	35000	39000	42500	30500	34500	39500

技術參數如有變動，恕不另行通知。
